| 產品名稱：107JA精密測量顯微鏡 |
| 產品型號：107JA |
| 產品產地：國產 |
 |

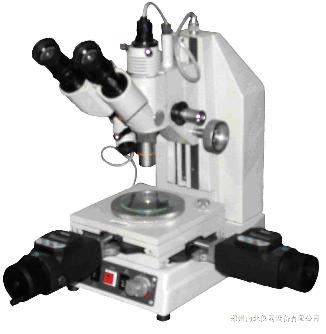

107JA精密測量顯微鏡
型號: 107JA
107JA精密測量顯微鏡用途：
107JA精密測量顯微鏡是小型、多用途的精密測量顯微鏡，結構緊湊、成像清晰、精度高，可作二維坐標的精密測量，及Z向的輔助測量。儀器帶有可調光的落射、透射和輔助照明裝置及多種濾色鏡，給各種復雜形狀的測量工作帶來很大方便?？蛇B接CCD攝像頭，亦可連接計算機進行數據處理。
107JA精密測量顯微鏡規格：
1．物、目鏡放大倍率
|
物 鏡 PL |
分劃目鏡 |
工作
距離 |
視場
直徑 |
總放大
倍率 |
|
放大倍率
/數值孔徑 |
焦距 |
放大倍率 |
焦距 |
|
4×/0.1 |
28.8 |
10× |
25㎜ |
17.5㎜ |
Φ4.5㎜ |
40× |
|
10×/0.25 |
15.4 |
11.6㎜ |
Φ1.8㎜ |
100× |
|
40×/0.65 |
4.4 |
0.66㎜ |
Φ0.45㎜ |
400× |
2． 測量工作臺 150×150㎜ 玻璃平臺Φ72㎜
移動范圍：X-Y分辨率：50×50 ㎜ 分辨率：0.001㎜（數顯）
旋轉平臺：任意360°分辨率：5′（游標）
3． 測量系統 日本三豐（Mitutoyo）公、英制轉換數顯測微手輪
Z向輔助測量：0.001㎜/2㎜
4． 鏡筒 雙目鏡筒 傾角： 45° 瞳距和屈光度可調
升降范圍： 粗動： 90㎜ 微調： 2㎜
5． 照明系統 透射、反射和輔助照明12W/8V 可調光 帶濾光片
6． 電源 220V / 50Hz 70W
107JA精密測量顯微鏡測量工作臺讀數裝置主要規格：
測量顯微鏡采用高精度的工作平臺，并配有日本Mitutoyo的高精密數顯測微頭。操作方便，可靠性強。數顯型測量顯微鏡放大倍數高，工作臺除作X，Y坐標的移動外，還可以作360°的旋轉，亦可以進行高度方向Z坐標的測量。數顯型測量顯微鏡照明系統除作透、反射照明外，還可作斜光線照明。
107JA精密測量顯微鏡選購件：
1.目鏡：20X 2.物鏡：2.5X、 5X、 20X 、20X、 60X、100X3.總放倍可達：1200X
