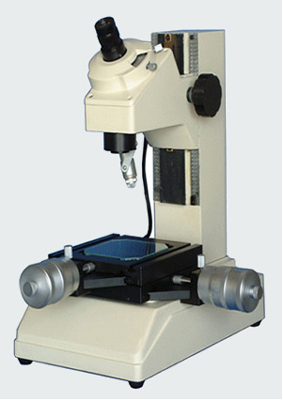

型號：XGJ-1

XGJ-1小型工具顯微鏡用途：

小型工具顯微鏡JGX-1是應用非常廣泛的精密光學計量儀器之一。測量范圍廣、精確可靠、操作方便，因而特別適用于精密機械制造與工具制造工業。小型工具顯微鏡主要使用范圍如下：
1.測定形狀樣板，樣板刀等按照直角座標進行測定。
2.測定螺紋；螺紋的中徑、外徑、內徑的測定，測定螺距，螺形角，螺形角對螺紋軸的輪廓位置和螺紋形狀（齒面的圓整性平坦性，平直性等）。
3.測定角度：測定螺紋梳形車刀，螺紋銑刀的螺形角，各種樣板銑刀的輪廓角和各種形狀樣板的角度等。
4.可作為觀察顯微鏡使用，例如表面光潔度檢定及其他燈類似工作。
5.小型工具顯微鏡可配用特殊設備與附件，并可變換不同的放大倍率對于形狀復雜或微小工件的測定極為方便。

XGJ-1小型工具顯微鏡技術規格：

1.放大倍數：

2.測量精度：測微鼓輪的精度：0.01mm
測角目鏡中的角度精度：1’
輪廓目鏡中的角度精度：10’
立桿傾斜度尺的精度：1°
3.測量范圍：縱向行程 應用測微螺桿：0-25mm 應用測微螺桿及量塊：0-75mm
橫向行程 應用測微螺桿：0-25mm
測角目鏡角度分度范圍：0-360°
輪廓目鏡角度分度范圍：±7°
顯微鏡立柱側向傾斜范圍：≈±12°
顯微鏡懸臂伸出長度：≈83mm
工作臺和物鏡之間距離：******130mm
頂針架所允許的工件長度：
不大于ф25的工件： 最長220mm
不大于ф55的工件： 最長100mm
V型支架裝夾工件的******直徑：100mm
4.外形尺寸：寬 350mm 長 600mm高 530mm
5.重量：儀器重量 21KG
6.儀器附件：

XGJ-1小型工具顯微鏡選購件：

1.輪廓目鏡2.雙象目鏡3.雙象目鏡4.光學測孔器
